Mecanizado
Mandrinadoras
| Recorrido X (mm) | Recorrido Y (mm) | Recorrido Z (mm) | Peso Max (Tn) | |
|---|---|---|---|---|
| Min. | 1.900 | 1.250 | Recorrido husillo: 630 | Mesa giratoria: 12 |
| Max. | 14.000 | 4.000 | Recorrido Ram: 1.000 Recorrido husillo: 800 |
Mesa giratoria: 40 Mesa fija: 80 |

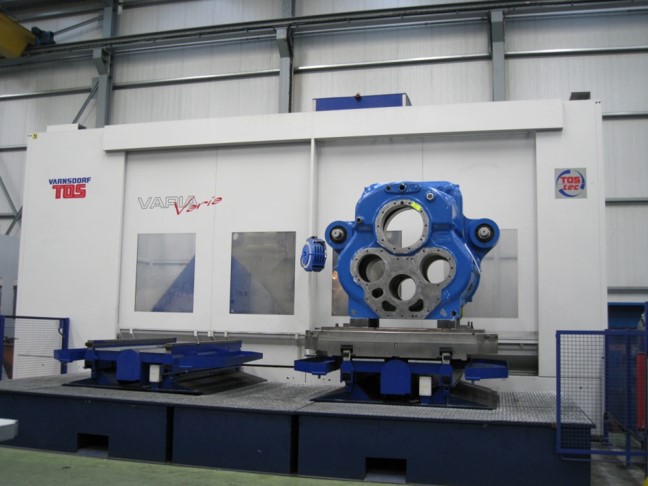

Siete Mandrinadoras:
- 2 x HORIZONTALES TOS WHN13CNC
- 1 x HORIZONTALES TOS WH(Q)13CNC
- 1 x HORIZONTAL TOS WHQ105CNC

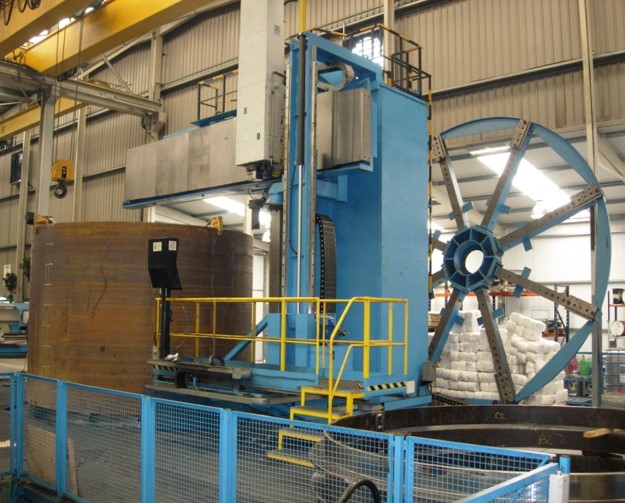

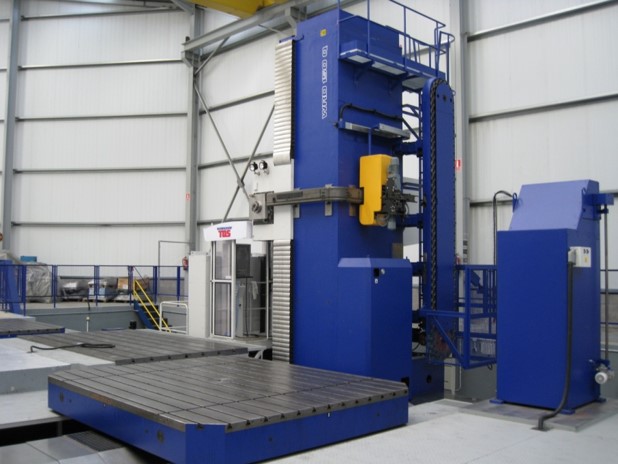

- 1 x DE COLUMNAMOVIL WRD 150
- 2 x DE COLUMNA MOVIl TOSWRD150Q
Centro de mecanizado
| Capacidad Max | ||
|---|---|---|
| Centros de mecanizado | Centros de paletizado | |
| Recorrido X (mm) | 700 | 3.000 |
| Recorrido Y (mm) | 900 | 2.000 |
| Recorrido Z (mm) | 780 | 2.000 |
| Peso Max (Tn): | 1 | 16 |
Cuatro Centros de mecanizado:
- CINCINATI 10V-1000
- OKUMA SPACE CENTER MA-500HB
- DAEWOO MYNX 500
- CORREA EXCELL XB-106
Dos Centros de Paletizado:
- 1x JUARISTI T1
- 1x VARIA 0110
Tornos horizontales
| Ø max (mm.) | Longitud max (mm.) | Peso Max (Tn.) | ||
|---|---|---|---|---|
| Min. | 450 | 1.000 | —– | |
| Max. | 3.800 | 8.000 | 30 | |

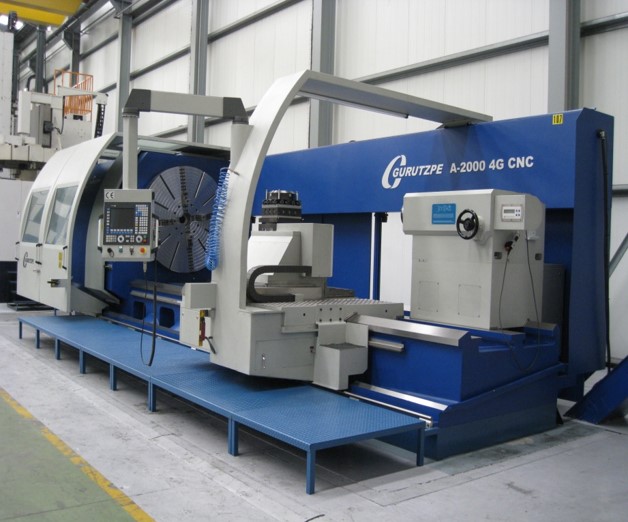

Cuatro tornos horizontales CNC:
ECHEA, SAFOP
(Mod. Leonard 80/3000 CNC),
PUMA & GURUZPE
(Mod. A-2000 4G y Mod. A-100/2)
Cinco tornos convencionales:
GURUTZPE, GEMINIS, TRENS-TRENCIM,
COER & NERVION
Tornos verticales
| Ø max (mm.) | Altura Max (mm.) | Peso Max (Tn.) | ||
|---|---|---|---|---|
| Min. | 1.800 | Altura pieza: 800 Recorrido Ram: 480 | 12,00 | |
| Max. | 11.000 | Altura pieza: 3.500 Recorrido Ram: 1.400 | 40 | |
Cinco tornos verticales CNC:
HONOR SEIKI (VL 160 CM y VL 250 CM), SCHIESS-FRORIEP, NESTOR & TOSHULIN

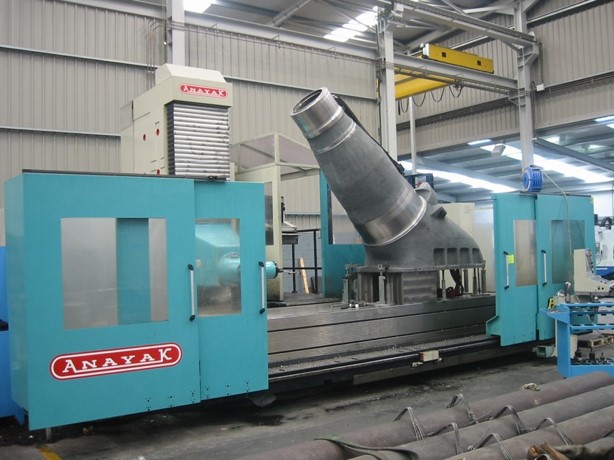

Fresadoras
- ANAYAK VH 2200
- ANAYAK HVM 5000
- PUENTE ZAYER KPC-6000 AR
| Fresadora | ||||
|---|---|---|---|---|
| Recorrido X (mm.) | Recorrido Y (mm.) | Recorrido Z (mm.) | Peso Max (Tn.) | |
| Min. | 2.000 | 900 | 900 | 10,00 |
| Max. | 4.300 | 1.500 | 1.800 | 10 |
| Fresadora Puente | ||||
|---|---|---|---|---|
| Recorrido X (mm.) | Recorrido Y (mm.) | Z (mm.) | Peso Max (Tn.) | |
| Max. | 6.000 | 3.559 | Recorrido Z: 1.100 Paso entre montantes: 2.800 |
10 |
Taladros, Roscadoras y Otros
Cuatro taladros y roscadoras:

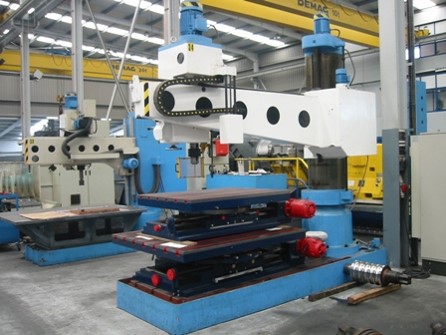

- TALADRO RADIAL MAS V050
- TALADRO DE PIE IBARMIA B-70
- TALADRO SORALUCE TR3-2500
- 2 MAQ. DE ROSCAR HIDÁULICAS
GAMOR MTC 2-48
Otros:
- MORTAJADORA SACEM

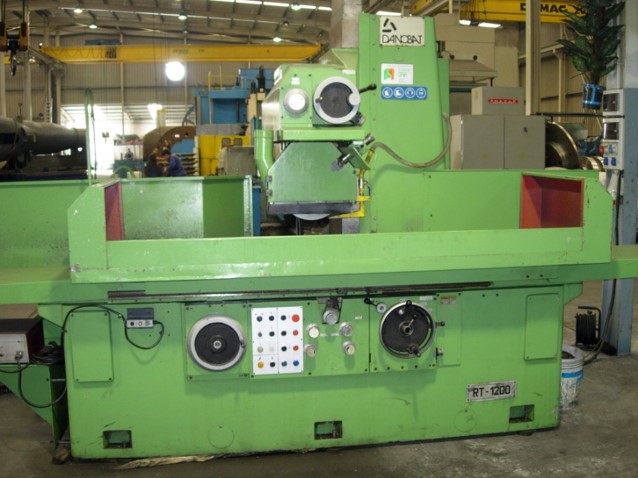

- RECTIFICADORA PLANA
DANOBA
Control de calidad
Equipos de medición y comprobación

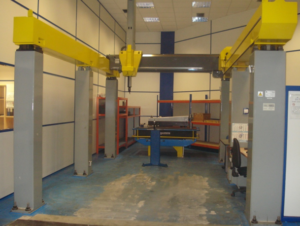

| Máquina de Medición Tridimensional por Coordenadas DEA | |||
|---|---|---|---|
| Recorrido X (mm.) | Recorrido Y (mm.) | Recorrido Z (mm.) | Precisión Medición |
| 5.080 | 2.030 | 1.500 | 14 + 15 L/1000 µm |
| Faro Laser Tracker Vantage | |||
|---|---|---|---|
| Rendimiento de medición a distancia | |||
| Resolución | Rango de muestreo | Precisión (MPE) | |
| 0,5 µm | 10.000 puntos/seg | 16 µm + 0.8 µm/m | |
| Rendimiento de medición angular | |||
| Precisión angular (MPE) | Velocidad angular máxima | Precisión de nivel de precisión | |
| 20 µm + 5 µm/m | 180º /sec | (+-) 2 seg de arco | |
| Equilibradora Hoffman | |||
|---|---|---|---|
| Peso máximo del rotor (Kg.) | Máximo Diámetro Rotor (mm.) | Máxima longitud del rotor entre pedestales (mm.) | |
| 6.818 | 1.753 | 2.692 | |
| Peso mínimo del rotor (Kg.) | Máximo Diámetro del Rotor Sobre Cinta (mm.) | Mínima longitud entre pedestales (mm.) | |
| 22,70 | 1.270 | 375 | |
| Banco de Reglaje TESA | |||
| Dimensiones Internas | Dimensiones Externas | Precisión | |
| 1-1016 mm | 40-1040 mm | (1.5+L/300)µ L=m | |
Calderería y Soldadura
Maquinaria de soldadura y calderería
- 1 x OXICORTE ESAB (12.000 * 3.000 mm )
- 1 x PLEGADORA LOIRSAFE

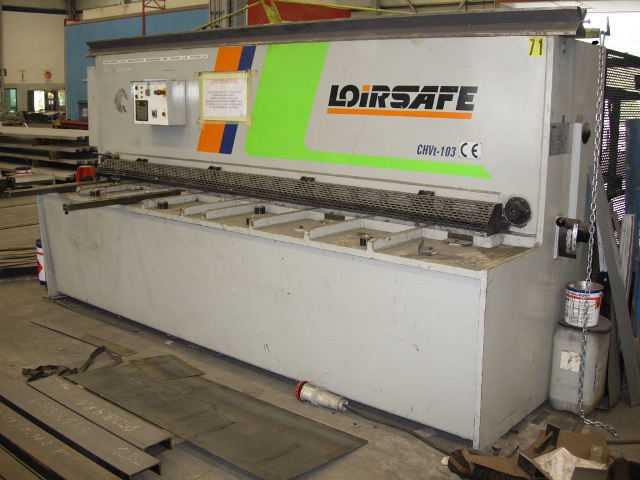

- 1 x CIZALLA LOIRSAFE
- 1 x CURVADORA ASTRIDA DAVI
- 1 x CURVADORA SAHINLER
- 1 x CIZALLADORA-PUNZONADORA GEKA
- 1 x SABI
- EQUIPOS DE SOLDAR: TIG, MIG-MAG, ELECTRODO, ARCO-AIRE, ARCO-SUMERGIDO & ARCO-PULSADO
| Dimensiones taller sección de calderería | |||
|---|---|---|---|
| Dimensiones puerta (mm.) | Dimensiones taller | Altura bajo gancho (m.) | Altura nave (m.) |
| 6.000 x 8.500 | 40 x 160 (6.400 m2) | 9,75 | 12 |
| Principales Capacidades Calderería | |||
| Cilindro | Plegadora | Cizalla | |
| Ancho (mm.) | 2.500 | 3.000 | 2.500 |
| Espesor (mm.) | 25 | 10 | 10 |
| Bancada Oxicorte | |||
| Dimensines | 12.000 * 3.000 mm | ||
| Espesor (mm.) | 2.200 | ||
| Medios elevación | 1×5 Tn. 1×10 Tn. 7×25 Tn. 1×32 Tn. 1×40 Tn. | 2×10 Tn. 1×16 Tn.3x25Tn. | 5×10 Tn. 1×16 Tn. 1×25 Tn. |
|---|---|---|---|
| Capacidad Max. | Sección de Mecanizado | Sección de calderería | Sección tratamiento superficial |
| 50 Tn. | 50 Tn. | 26 Tn. | |
| Dimensiones taller | 3.613 m2 Mecace & 4.600 m2 Acemetal | 40 x 160 (6.400 m2) | 40 x 64 (2.560 m2) |
Tratamiento Superficial

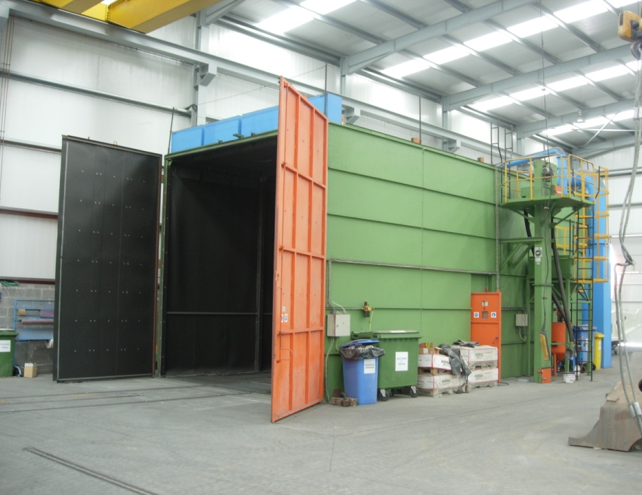

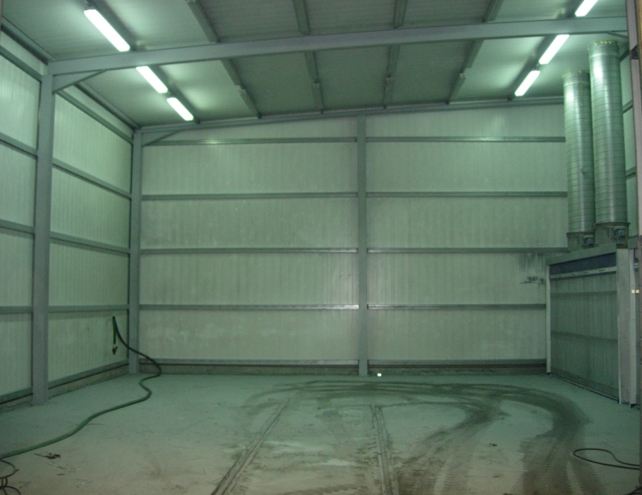

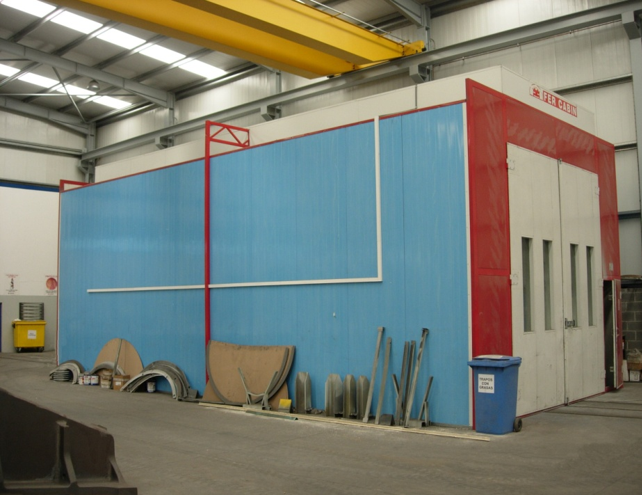

2 Cabinas de pintura 1 Cabina de granallado 1 Cabina de metalizado
| Dimensiones Cabinas | ||
|---|---|---|
| Pintura | Chorreado | Metalizado |
| 12000x3750x4280 | 12100x4980x5120 | 10450x5740x5380 |
| Equipos de Elevación | 1×5 Tn. 1×10 Tn. 7×25 Tn. 1×32 Tn. 1×40 Tn. | 2×10 Tn. 1×16 Tn.3x25Tn. | 5×10 Tn. 1×16 Tn. 1×25 Tn. |
|---|---|---|---|
| Capacidad Max. | Mecanizado | Calderería | Tratamiento superficial |
| Elevación | 50 Tn. | 50 Tn. | 26 Tn. |
| Dimensiones Talleres | 7.885 m2 (3.441 m2 + 4.500 m2) | 40 x 160 (6.400 m2) | 40 x 64 (2.560 m2) |
| Cabinas sección tratamiento superficial | |||
|---|---|---|---|
| Chorreado (mm.) | Pintura (mm.) | Metalizado (mm.) | |
| 12.100 x 4.980 x 5.120 | 12.000 x 3.750 x 4.280 | 10.450 x 5.740 x 5.380 | |
